巴歇尔槽构造与尺寸

点击次数:更新时间:2020-07-31 15:07:43【打印】【关闭】

产品型号:GYB系列
产品价格:

详细内容
批发说明
运费说明
交易方式
联系方式

巴歇尔槽主要适用于渠道坡降小，特别适用于水中杂物多，污水流量为1.5L/S-93M3/S的城市生活污水/工业废水和雨水的明渠排水流量测量。

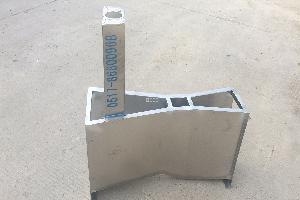

巴歇尔槽主要分为槽体与安装支架。其中槽体主要分为三部份：喉道段，收缩段，扩散段，其中L为喉道长，L1为收缩段，L2为扩散段，如图所示：

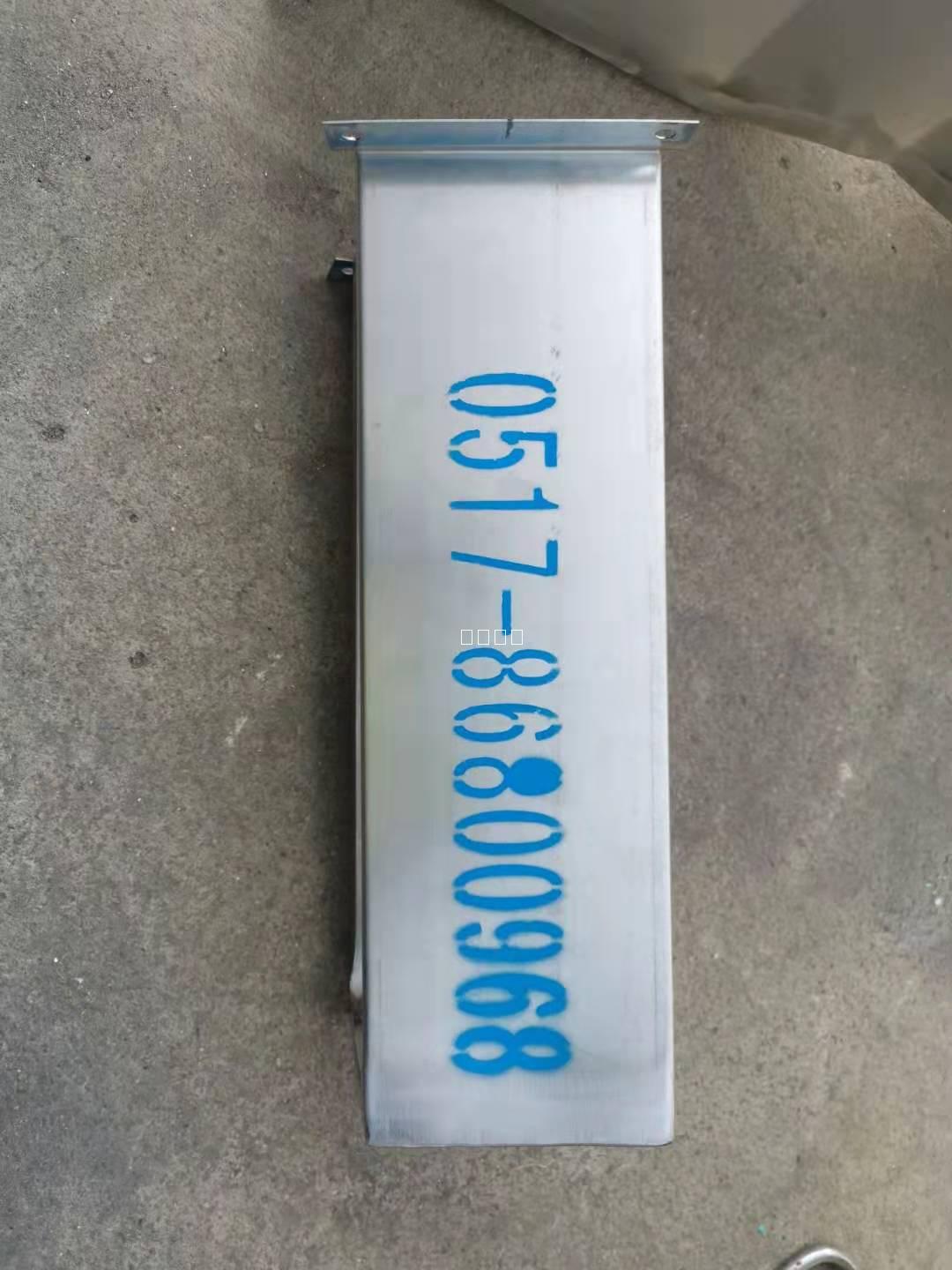

巴歇槽安装支架一般长度大于0.4米,宽度大于0.15米.巴歇尔槽支架一般安装在距喉道2/3收缩段长位置.

巴歇尔槽标准制订参照了国际标准（ISO）9826：1991《明渠水流测量-----巴歇尔水槽和孙奈利水槽》、（ISO）772：1988《明渠水流测量-------词汇和符号》和（ISO）4373：1979《明渠水流测量----水位测量设备》。由建设部标准定额研究所提出，北京市市政工程局起草，归口于建设部城市建设研究院。标准号：CJ/T 3008.3-1993。

成品尺寸：

序号	类型	B值（mm）	长宽高（mm）	最大流量（m3）/小时
1	标准型	25	835267265	19.44
2	标准型	51	773314305	47.52
3	标准型	76	914359517	115.56
4	标准型	152	1525500730	399.6
5	标准型	228	1630675890	903.6
6	标准型	250	28459801060	900
7	标准型	300	28709401200	1440
8	标准型	450	294511201200	2268
9	标准型	600	302013001200	3060
10	标准型	750	309514801200	3960
11	标准型	900	317016601200	4500
12	标准型	1000	320017801250	5400
13	标准型	1200	332020201250	7200
14	标准型	1500	347023801250	9000
15	标准型	1800	362027401250	10800

污水处理站的作用是对生产、生活污水进行处理，达到规定的排放标准，是保护环境的重要设施。污水处理站在设计安装巴歇尔槽要注意以下几点：

在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。
1、巴歇尔槽的尺寸与渠道安装有关，请用户根据现场情况而定。
2、巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
3、巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
4、巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。
5、巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。
