一、概 述

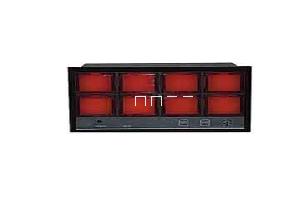

     GY-XSG08系列智能闪光报警器，ATC51系列单片机构成小型微机检测系统，以改传统的领先纯硬件实现报警功能的电路，使得整机的无器件大大减少，可靠性大大提高，输入回路采用光电隔离器，使得CPU和外电路实现完全隔离。输入倍均为常开无源输入方  式，该报警器采用内蜂鸣器音响和面扳指示闪烁及后端子输出无源触点方式，实现三态报警。本系列仪表  采用进口优质无器件，结构设计合理，具有性能优越，工作可靠、寿命长、维修方便等特点，深受广大用户的信赖。

二、技术指标

    电源电压：AC220V±10％    50HZ或DC24V±10％

    环境温度：-10℃～+45℃

    相对湿度：≤85％

    输入方式：无源触点，不允许有附加输入功率。

    继电器接点输出：AC240V  3A    DC28V  5A

    回路电阻小于等于3O欧。

    功耗：约5W(八回路同时报警状态，不包括电铃或蜂鸣器功率)。

    仪表重量：约0.5Kg

    具有时间显示能力
    开孔尺寸：152×76mm    外型尺寸：160×80×11Omm

 三、工作原理

     多路输入信号，经光电隔离器转换成高低电平进入单片机，单片机对高低电平的顺序逐个地还原成对应的状态量，同时发出声光触点三态报警，同时还具有面板消音和试灯功能。
