一、概述
椭圆齿轮流量计是用于对管道中液体流量进行连续测量的高精度计量仪表。它具有量程范围大、压力损失小、粘度适应性强，能测量高温、高粘度液体、标定方便、安装简易等诸多优点，是容积式流量计的代表产品。
GYLC系列椭圆齿轮流量计，装有现场指针显示、字轮累计计数装置，可以直接显示流经管道内的液体累积流量。特别适用于成品油品介质的计量。广泛用于石油、化工、化纤、交通、商业、食品、医药卫生等工业部门的无腐蚀介质的流量计量。
二、原理结构
椭圆齿轮流量计由流量变送器和计数机构组成。变送器的主要部分是由装有一对椭圆齿轮转子的计量室和密封联轴器组成。计数机构则包含减速机构、精度调节机构，计数器和电脉冲发信器等部件。

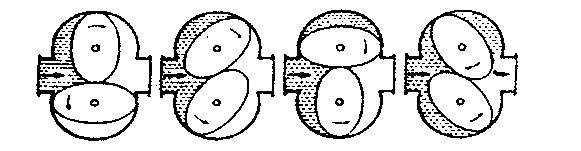

计量室内主要有一对椭圆齿轮与盖板构成初月形空腔作为流量的计量单位。椭圆齿轮靠流量计进出口处的压力差推动而旋转，从而不断地把进口处的液体经初月形空腔计量后送到出口处，每转流过的液体量是图中新月腔的四倍，由密封联轴器将椭圆齿轮旋转的总数，以及旋转的快慢传递给计数机构，通过指针显示和字轮累积，即可知道通过管道中的液体总量。在计数机构中还可安装脉冲发信器即成了带发信的椭圆齿轮流量计，与本公司电显示仪表配套，可以实现远传（定量、累积、瞬时等功能）自动化测量和控制。使用说明另见显示仪表分类说明。

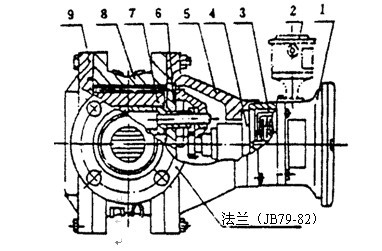

1、计数器2、发信器3、精度调节器（DN50以上使用）4、密封联轴器
5、前盖6、盖板7、椭圆齿轮8、壳体9、后盖
三、通用技术参数
-
主要构件材料及公称压力
|
型号
|
壳体
|
前盖
|
后盖
|
盖板
|
椭圆齿轮
|
轴
|
轴套
|
公称压力
|
|
GYLC-A
|
铸铁
|
铸铁
|
铸铁
|
铸铁
|
铸铁
|
不锈钢
|
含油青铜
滚动轴承
|
1.6（MPa）
|
|
工程材料
|
|
备注
|
铸铁材质不能在低于-10℃环境中工作，否则极易损坏。
|
2.准确度等级0.5级，0.2级(一般介质温度在-10℃~+60℃)。
3.使用介质温度：（环境温度可-10℃~+60℃）。
-10℃~+60℃；在高温调整下，加高温散热筒可达60℃~200℃。
4.远传显示现场防爆等级：ExiaⅡCT5，dⅡBT4。
5.流量范围如下： 单位：m3/h
|
型号
|
公称
通径
|
被测液体粘度 mPa.s
|
|
<0.3
-
|
0.3~0.8
-
|
0.8~2
|
2~200
|
200~1000
|
1000~2000
|
|
GYLC-10
|
10
|
|
0.2-0.5
|
0.12~0.5
|
0.08-0.5
|
0.08-0.5
|
0.05-0.5
|
0.06-0.3
|
0.03-0.3
|
0.03-0.2
|
|
GYLC-15
|
15
|
|
0.75-1.
5
|
0.5~1.5
|
0.3-1.5
|
0.3-1.5
|
0.15-1.5
0.3-3
|
0.2-1.0
|
0.1-1.05
|
0.07-0.75
|
|
GYLC-20
|
20
|
|
1.5-3
|
1-3
|
0.5-3
|
0.5-3
|
0.3-3
1.5-15
|
0.4-2.1
|
0.2-2.1
|
0.15-1.5
|
|
GYLC-25
|
25
|
4-6
|
3-6
|
2-6
|
1-6
|
1-6
|
0.6-6
1.56-15
|
0.8-4.2
|
0.4-4.2
|
0.3-3
|
|
GYLC-40
|
40
|
9-15
|
7.5-15
|
5-15
|
2.5-15
|
2.5-15
|
1.5-15
|
2.1-10.5
|
1.0-10.5
|
0.7-7.5
|
|
GYLC-50（Ⅱ）
|
50
|
10-24
|
8-24
|
8-24
|
4.8-24
|
4.8-24
|
2.4-24
|
2.4-16.8
|
1.6-16.8
|
1.2-12
|
|
GYLC- 65（Ⅱ）
|
65
|
27-40
|
20-40
|
15-40
|
8-40
|
8-40
|
4-40
|
5.6-28
|
2.8-28
|
2-20
|
|
GYLC-80（Ⅱ）
|
80
|
40-60
|
30-60
|
20-60
|
12-60
|
12-60
|
6-60
|
8.4-42
|
4.2-42
|
3-30
|
|
GYLC-100（Ⅱ）（Ⅱ）（Ⅱ）（Ⅱ）（Ⅱ）
|
100
|
67-100
|
50-100
|
34-100
|
20-100
|
20-100
|
10-100
|
14-70
|
6-70
|
5-50
|
|
准确度等级制
|
|
0.5
|
0.5
|
0.2
|
0.5
-
|
0.2
|
0.5
|
0.2
|
0.5
|
0.5
|
|
