一、产品概述

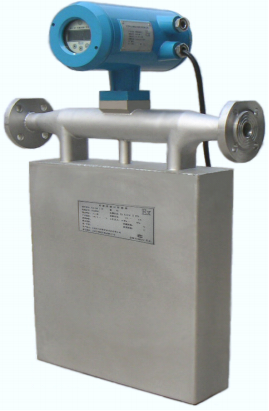

    GYZL系列科里奥利质量流量计是利用流体在直线运动的同时处于一旋转系中，产生与质量流量成

正比的科里奥利力原理制成的一种直接式质量流量仪表。基于科里奥利原理的流量仪表的开发始于20

世纪50年代初，但直到70年代中期，才推向市场。到80年代中后期各国仪表厂相继开发，HHLE2系列

质量流量计是由我公司自主研发的产品，产品性达到国际先进水平，质量流量计准确度高，可以同时测

量流量、温度、密度、进行双组份介质成份（浓度）推算测量精度不受介质压力、温度，粘度影响，在

贸易计量及定量控制具有重要意义，产品广泛用于科研、石油、化工、冶金、制药、电厂、给排水、造

纸、食品、能源、油品仓储、矿产开发、市政、纺织印染和环保等领域。

二、产品特点

■ 直接测量管道内流体的质量流量

测量准确度高、重复性好，可在较大量程范围内，直接测量流体质量流量

■ 计量的精确度高

该流量计的质量流量测量精度为0.2级

■ 工作稳定可靠

流体测量管内部无障碍物和活动部件，因而可靠性高、寿命长

■ 适应的流体介质面宽

除一般粘度的均匀流体外，还可测量高粘度流体（蜂蜜、油浆等）；不仅可以测量单一溶液的流体参数，

还可以测量多相流；无论介质是层流还是紊流，都不影响其测量精度。

■ 广泛的应用环境

适用于石油化工、化学、冶金、制药、造纸、食品、能源和环保等行业，在工艺过程的检测控制和贸易交

接计量等场合，获得了广泛的应用，

■ 多种实时在线测控功能

除质量流量外，还可直接测量流体的密度和温度。智能化的流量变送器，可提供多种参数的显示和控制功能，

是一种集多功能为一体的流量测控仪表。

■ 可扩展性好

公司可根据用户需要，专门设计和制造特殊规格型号和特殊功能的质量流量计；还可进行远程监控操作等

三、工作原理

如图1所示，当质量为m的质点以速度υ在对p轴作角速度ω旋转的管道内移动时，质点受到两个分量的加速度及

其力。

a、法向加速度 即向心力加速度αr，其量值等于ω2r，方向朝向P轴；

b、切向加速度αt 即科里奥利加速度，其量值等于2ωυ，方向与αr垂直。由于复合运动，在质点的αt方向上作用着

科里奥利Fc=2ωυm，管道对质点作用着一个反向力-Fc= -2ωυm。

当密度为ρ的流体在旋转管道中以恒定速度υ流动时，任何一段长度Δx的管道都将受到一个ΔFc的切向科里奥利力。

  （1）

式中 A——管道的流通内截面积。由于质量流量计流量即为δm，δm=ρυA，所以

  （2）

    因此，直接或间接测量在旋转管道中流动流体产生的科里奥利力就可以测的得质量流量，这就是科里奥利质量流量计的

基本原理。

   然而通过旋转运动产生科里奥利力是困难的，目前产品均代之以管道振动产生的，即由两断端固定的薄壁测量管，在中点

处以测量管谐振或接近谐振的频率所激励，在管内流动的流体产生科里奥利力，使测量管中点前后两半段产生方向相反的挠

曲，用电磁学方法检测挠曲量以求得质量流量。

   又因流体密度会影响测量管的振动频率，而密度与频率有固定的关系，因此质量流量计也可测量流体密度。

四、产品组成与结构尺寸

    本产品由传感器（一次仪表）和变送器（二次仪表）两部分组成。

    传感器（一次仪表）是质量流量计的机械部分，内部装有激振器、位移传感器和温度传感器。

    变送器（二次仪表）是质量流量计的显示部分，也是质量流量计的电气部分。它内部装有电源、模拟电路、数字电路、

显示器和输出等，它的基本功能是接收并处理传感器的电信号，经过处理直接得到质量流量、温度和密度，并根据上述参

数导出体积流量等所需测量的参数；可以显示、输出、储存和远程传输；修改流量计参数。变送器内部都装有安全栅，起

到防爆隔离保护作用。

    复合型流量计的传感器（一次表）是本质安全型，变送器（二次表）是隔爆型，传感器和变送器都可以在爆炸气体环境

下工作，可以放在危险区。

    本安型流量计的传感器（一次表）是本质安全型，可以在爆炸性气体环境下使用，变送器只能在规定的安全环境下工作。

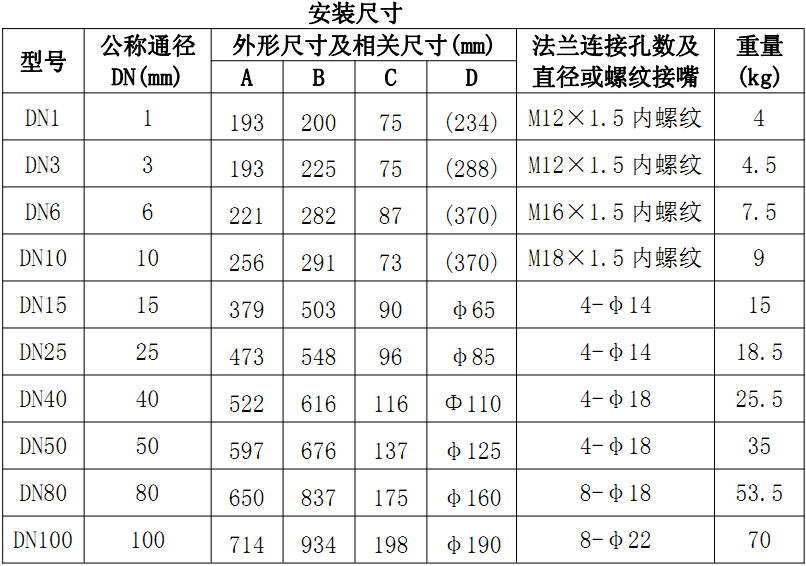

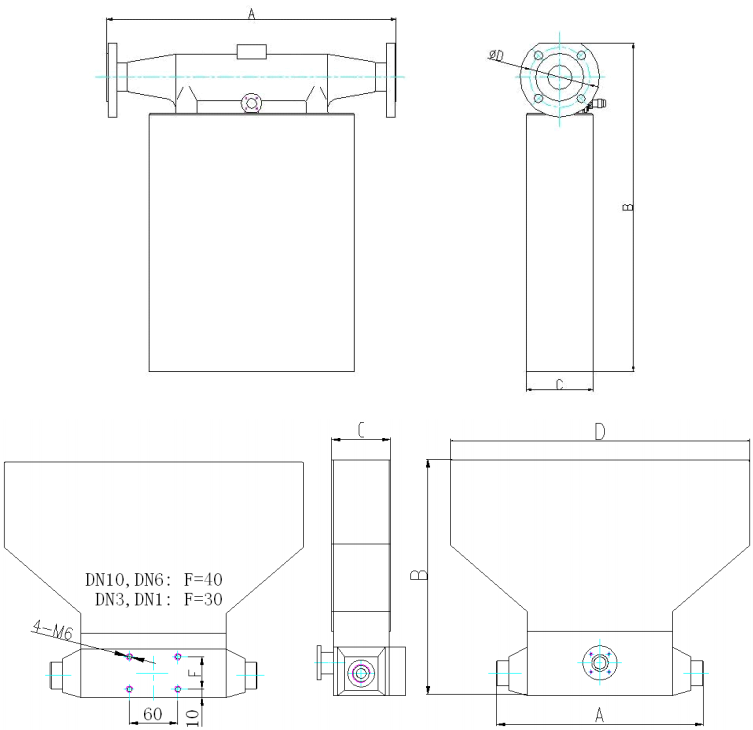

传感器（一次表）外形及安装尺寸图

五、主要技术参数
