巴歇尔槽安装

第一步：巴歇尔槽放入明渠中，保持槽子水平，

要求：（1）保持巴歇尔槽下游排放畅通。不积水，如不畅通。保持水位差大于或等于30MM。

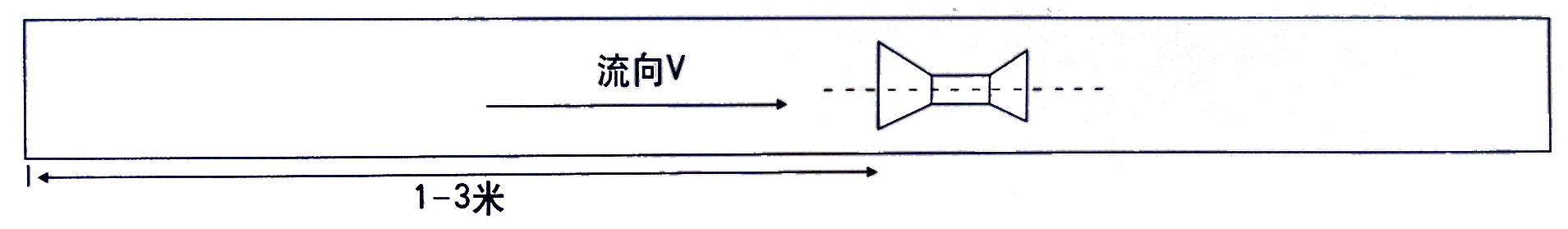

     （2）巴歇尔槽前直段有1-3米的距离缓冲区，缓冲渠应和槽子底部水平，有便于超声波的测量。

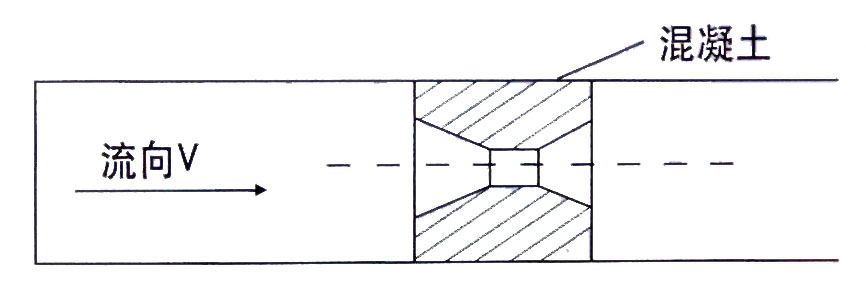

第二步：在巴歇尔槽左右用混凝土浇灌或用砖累起，保证槽子不变形，大槽子内部要有支撑，保证槽子不凸出。保证水流全部从巴歇尔槽经过。巴歇尔槽安装一定是要水平。如果槽子距渠道距离过大，用砖垒砌使槽子和砖距离始终保持50-100毫米，然后用水泥砂浆填满。

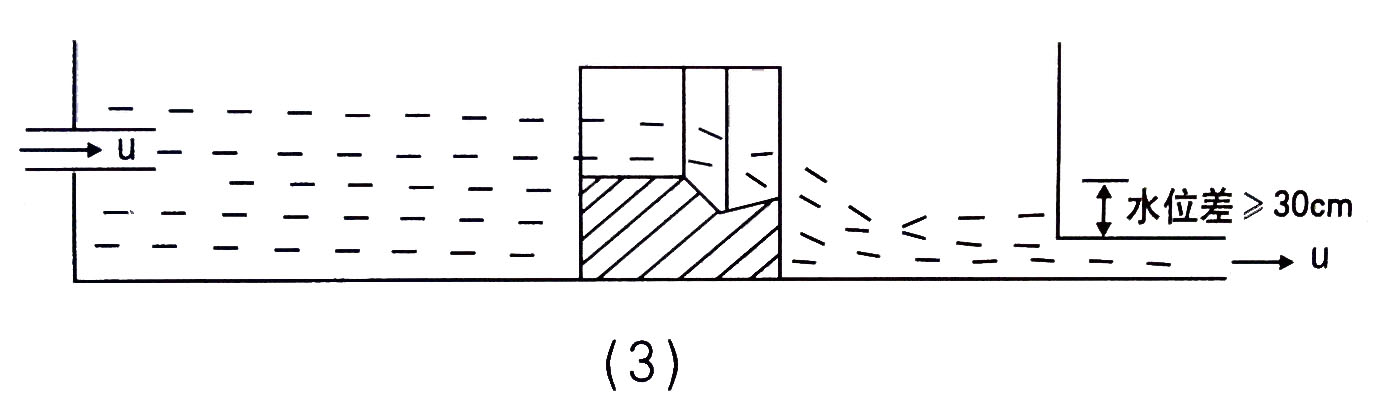

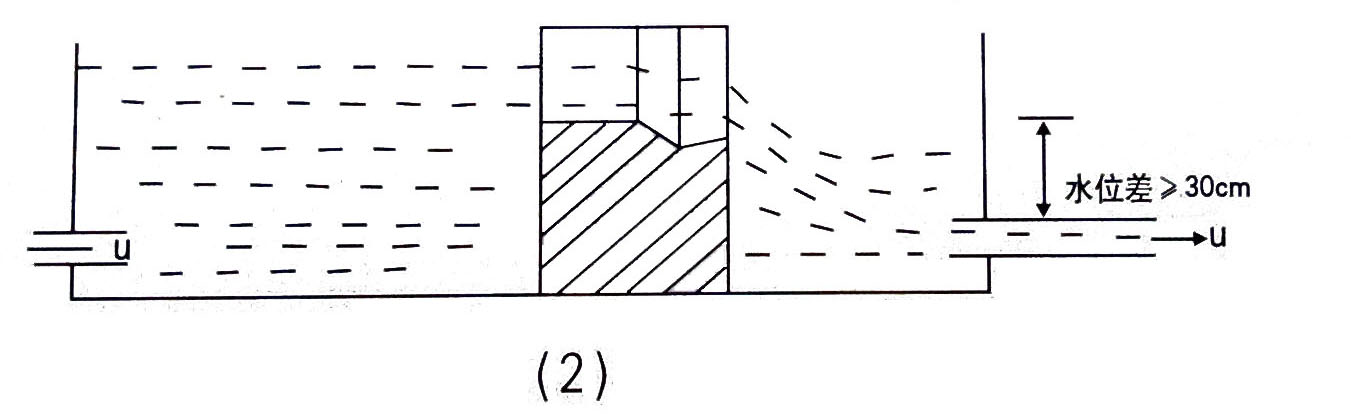

巴歇尔槽安装的几种情况

巴歇尔槽安装的最关键点：

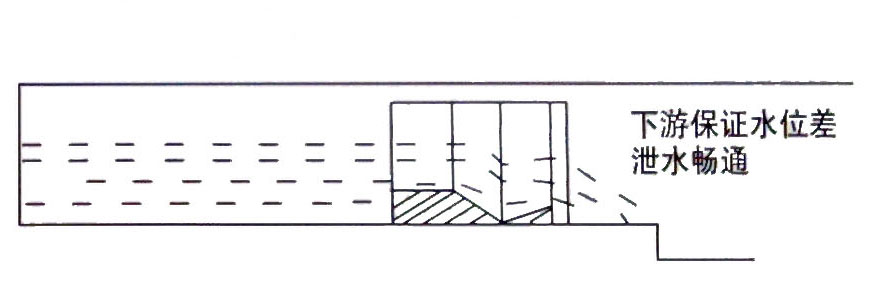

必须保证巴歇尔槽下游有水位差，排放畅通，不会积水。

巴歇尔槽明渠流量计工作原理

  明渠污水流量普遍采用巴歇尔槽、巴氏、薄壁堰、三角堰等为计量方法，其原理都属于节流式测流技术，测量的直接对象都是节流装置上游与下游的水位差，根据此水位差，即可计算出过流断面上的瞬时流量。

 明渠流量计由量水堰（测流槽）、液位传感器、二次仪表组成。分别完成形成水头（标准流）、测量水位高度、计算流量等工作。

 2 堰、槽的种类及适用范围

      2.1 量水堰

      凡是能拦截水流、并能使水流从其顶部溢流的设施称堰。堰的种类很多：按厚度可分为薄壁堰（堰壁厚度小于0.67倍几何水头）、适用堰和宽顶堰；按断面形状可分为三角堰、梯形堰、等宽堰等；按射流与下流水位的连接形式可分为淹没堰和非淹没堰。

      常用的是薄壁三角堰，薄壁梯形堰、薄壁矩形堰。

      在一定条件下，对一定的薄壁堰而言，流量与几何水头高度呈一定函数关系，据此可测量污水流量。

      用量水堰测流时，水头损失较大，适用测量含悬浮物少，不合纤维性物质的污水。

      2.2 测流槽

      有侧收缩的宽顶堰，当堰坎高为零时称槽，它是堰的特殊变形，分为短喉道槽（巴氏槽）、无喉道槽（孙氏槽）和长喉道槽等。

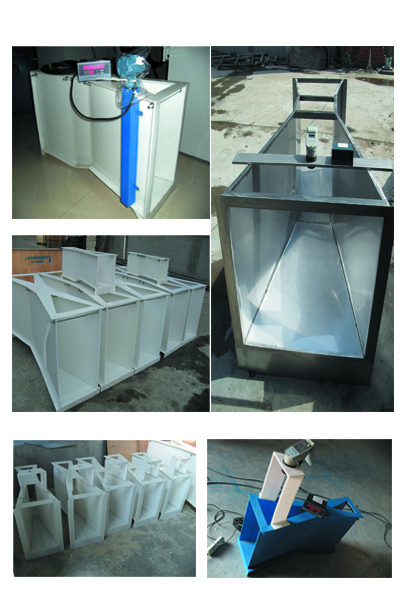

      明渠污水流量计量常用的是巴歇尔槽。

      在一定条件下，对一定的巴歇尔槽而言，流量与上游水位高度呈一定的函数关系，据此可测量污水流量。

      用测流槽测流时，水头损失较小，适用水质条件较宽，用于测量污水时，应及时清理槽壁上的水生物，保持槽壁的光滑。

  3. 超声波液位计

     GY-LCS 超声波计是超声测距法的具体应用，其特点是实现了不接触流量，适用范围较宽，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便、读数简捷等特点，广泛应用于石油、化工、水处理、水利、钢铁、煤矿、电力以及食品加工等行业，适用酸、碱、盐、防腐、高温、防爆等各种领域。

  4 流量积算仪

    流量积算仪是一种显示仪表，能接收液位传感器电压（流）信号，并依此积算污水流量的自动装置，既可给出瞬时流量，又能获得累积流量。可连接记录仪，观察流量的变化情况，同时输出4~20MA信号，485通迅可与微机连接，实现流量集中自动监控。
