GYLZ下进上出金属管浮子流量计采用可变面积式测量原理，适用于测量液体，气体。全金属结构，有普通型、阻尼型、高温型、高压型、卫生型。具有 0-10mA，4-20mA的标准模拟量信号输出和现场指示（可选择）。就地显示瞬时、累积流量，数字通讯，现场修改测量参数，拥有不同的供电方式功能。广泛应用于，石油、化工、发电、制药、食品、水处理等。复杂，恶劣环境条件，及各种介质条件的流量测量过程中。

• 产品特点

GYLZ下进上出金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点。它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。

1. 坚固的全金属结构设计型浮子流量计
2. 采用独立概念设计的测量管指示器 　　
3. 接液材质可选择304不锈钢、316不锈钢、316L和聚四氟乙烯材料　　
4. 低压力损失设计 　　
5. 短行程、小型结构设计 　　
6. 磁性耦合结构确保数据传输、信号更加稳定 　　
7. 保温或伴热夹套 　　
8. 垂直、水平、各种安装方式更适合不同使用场合 　
9. 适用于小口径和低流速介质流量测量 　　
10. 工作可靠，维护量小，寿命长 　
11. 对于直管段要求不高 　
12. 较宽的流量比10：1 　　
13. 双行大液晶显示，可选现场瞬时/累计流量显示，可带背光 　　
14. 单轴灵敏指示 　　
15. 非接触磁耦合传动 　　
16. 全金属结构，适于高温、高压和强腐蚀性介质 　　
17. 可用于易燃、易爆危险场合 　　
18. 选二线制、电池、交流供电方式及带远传、不带远传信号
19. 远传信号报警　　
20. 多参数标定功能 　　
21. 带有数据恢复，数据备份及掉电保护功能

• 结构及工作原理

1、结构

GYLZ下进上出金属管浮子流量计采用全金属结构，有普通型、阻尼型、高温型、高压型、卫生型。

根据客户管道情况，测量管结构可分为：下进上出、下进上横出、下横进上横出、右进左出、左进右出。

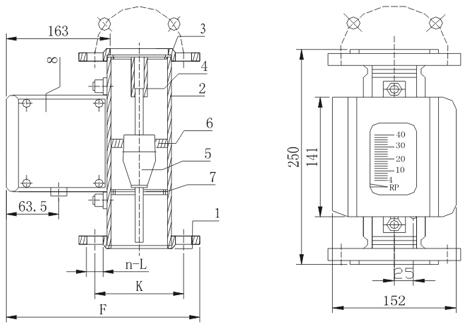

测量管包括锥管或孔板、导向器、止动器、浮子等部件，指示器包括磁随动系统、指针、刻盘、线路等组件。

1. 工作原理

金属管浮子流量计浮子在测量管中，随着流量的变化，将浮子向上移动，在某一位置浮子所受的浮力与浮子重力达到平衡。此时浮子与孔板（或锥管）间的流通环隙面积保持一定。环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量的大小，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。这就使得指示器壳体不和测量管直接接触，因此，即使安装限位开关或变送器，仪表可用于高温，高压工作条件下。
