打印型便携式流速流量仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速流量测量而研制的。方便水利普查工作开展

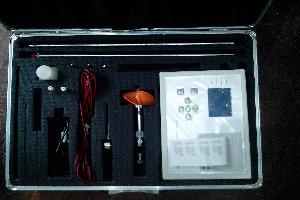

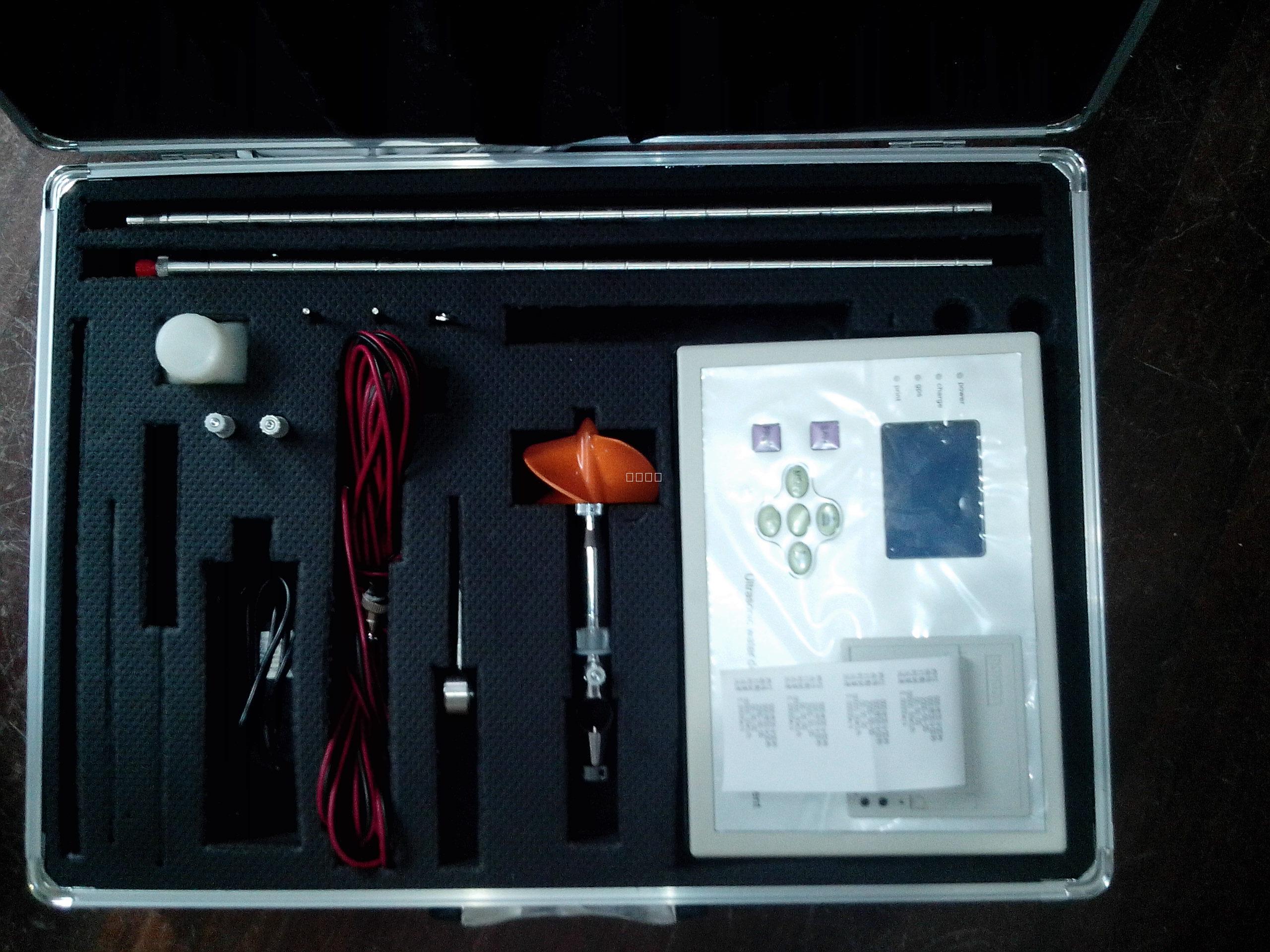

便携式流速仪主要由打印型旋桨式流速传感器(或其它型号的旋杯旋桨流速仪)、打印型流速测算仪、0.4m×4Ф16测杆组成。全套仪器置于高级铝合金密码箱内。使用时，按图1所示组装成一体，接通信号线，即可进行各明渠中流速的测量，并自动显示流速。            图1. 便携式流速仪安装图

该仪器结构简易、轻巧方便、耗电省、功能齐全、自动化程度高、稳定可靠，符合国家明渠流量测量标准，配置60度高温旋桨，是国内目前新型的便携式流速测量仪器。

一．仪器的技术要求：

                        KN

测速公式：V ＝ ———————  ＋ C(m/s)(自动计算)

                        T

仪器编号：­­­­＿＿＿＿＿、K＿＿＿＿＿、C＿＿＿＿＿＿

测速范围：0.06-5.00 m/s  (可到7.00m/s)

测流误差：≤1.5%

显示屏：4×16位液晶显示

测量方式：测杆定位测量（亦可缆绳悬挂定位测量）

温度范围：－20℃- 60℃

电源：DC12V（充电电池）,充满后可连续工作10小时以上.

二．测量原理：

本仪器依据明渠测流的流速面积法原理设计，测出流速即可得流量  Q＝V·S（S为断面面积）

1.   流速测定：

测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计算流速：

              KN

    V＝————————  ＋  C（m/s）

         T

式中：V：测流时段内平均流速（m/s）

      K：桨叶水力螺距

      C：流速仪常数

      T：测流历时（单位为S）

      N：T时段内信号数

本仪器使用时，K 、C均为常数，测流时，只要测出T和N，即可算出流速。

2. 流量的计算：

流量测定根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量。
