一   智能型雷达物位计

1． 产品概述

1.1 简介

GYRD800系列传感器是先进的雷达式物位测量仪表，测量距离最大70米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4～20mA模拟信号。

1.2 应用

• 采用先进的非接触式测量

• 采用极其稳定的材料制造

• 测量液体、固体介质的物位

• 可以测量所有介电常数＞1.8的介质

• 采用两线制、回路供电的技术，供电电源和输出信号通过一根两芯屏蔽电缆传输
• 4～20mA输出或数字型信号输出
• 不受噪音、蒸汽、粉尘、真空等工况影响
• 不受介质密度、粘稠度和温度的变化的影响

• 过程压力可达40bar
• 过程温度可达250℃

1.3测量原理

高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，遇到被测介质表面，其部分能量被反射回来，被同一天线接收，发射脉冲与接收的脉冲的时间间隔与天线到被测介质表面的距离是成正比的。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保稳定和精确的测量。
    即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的识别出物位的回波。

1.4 输入

天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：   D=C×T/2    （其中C为光速）

因空罐的距离E已知， 则物位L为：   L=E-D

1.5 输出

通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4～20mA输出。

2. 技术数据：

基本参数：         工作频率： 6.8GHz

波 束 角： 24°GYRD801,  GYRD802

20°GYRD803  带DN150法兰

                              16°GYRD803  带DN200法兰

                              14°GYRD803  带DN250法兰

                   测量范围：0～35m

                   重复性  ：±2mm

                   分辨率  ：1mm

                   采样    ：回波采样55次/s

                   响应速度：>0.2s(根据具体使用情况而定)

                   电流信号：4～20mA

                   精度    ：<0.1%

天线材质：         GYRD801 ： PP或PTFE

GYRD802 ： PTFE

GYRD803 ： 不锈钢

通讯接口：         HART通讯协议

过程连接：         GYRD801 (PP，PTFE棒式天线) ：G1¹/₂A或1¹/₂NPT

                   GYRD802(PTFE棒式天线) ：翻边法兰DN50、DN80、DN100、DN150、DN200、DN250

                   GYRD803(喇叭口形式天线)：法兰DN50、DN80、DN100、DN150、DN200、DN250

电源：             电源：24VDC(±10%)，波纹电压：1Vpp

耗电量：max22.5mA

环境条件：         温度：－40℃～+70℃

                   容器压力（表压）－1～40bar

防爆认证：         Exia IICT6  Exd IICT6

外壳保护等级：     IP67

制接线方式：       二线制

电缆接口：         2个M20*1.5或2个¹/₂NPT（电缆直径5～9mm）

3. 仪表介绍及选型

GYRD800系列智能雷达物位计

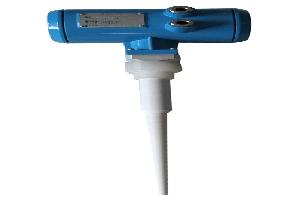

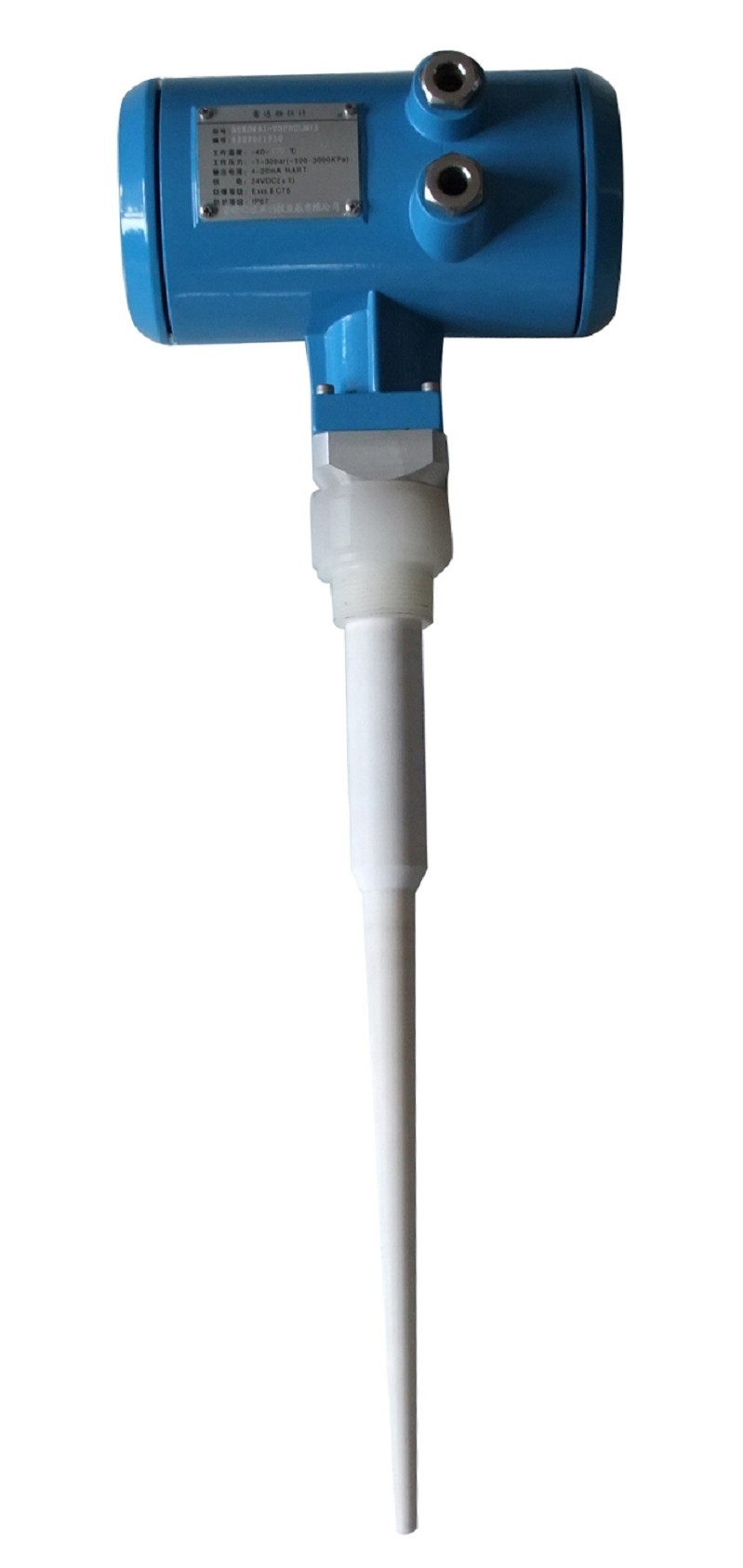

          GYRD801
