2号巴歇尔槽施工图纸

点击次数:更新时间:2018-08-29 10:08:31【打印】【关闭】

2号巴歇尔槽是测量小型渠道的流量,最大流量可测到47.52M3/H,我们在选择2号巴歇尔槽的时候一定要注意最大工况流量要小于是2号巴歇尔槽的最大通过流量. 2号巴歇尔槽的外形尺寸为...

2号巴歇尔槽是测量小型渠道的流量,最大流量可测到47.52M3/H,我们在选择2号巴歇尔槽的时候一定要注意最大工况流量要小于是2号巴歇尔槽的最大通过流量.

2号巴歇尔槽的外形尺寸为:长*宽*高,773*314*305(单位:MM),我们在建设渠道时,渠宽一定大于350(MM)渠长:3米左右.能够保证流体平稳顺畅的流过巴歇尔槽.

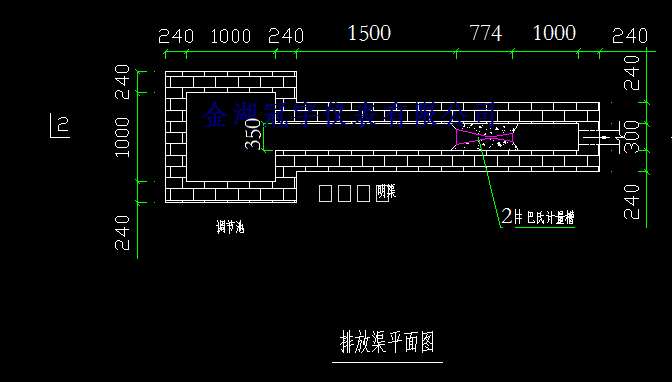

2号巴歇尔槽现场施工图纸:
